Para pensar...

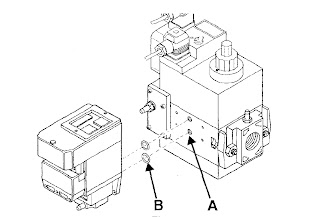

Dibujo realizado por Alumnos de Electrotecnia 2009 - Escuela Técnica de Libertad.

"Todo proyecto pasa inexorablemente por una etapa de dibujo, pero un dibujo no supone un proyecto"

(Gui Bonsiepe, 1986)

Para pensar...

" La actividad del ojo puede dividirse en MIRAR y OBSERVAR. El MIRAR sirve en primer lugar para nuestra seguridad corporal, la OBSERVACIÓN empieza allí donde concluye el mirar,  conduce a disfrutar de las "imágenes" descubiertas por la mirada"

Ernst Neufert (1900 - 1986)



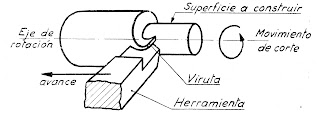

Dibujo realizado por alumnos de Electrotecnia 2009
Escuela Técnica de Libertad

ESCALA...

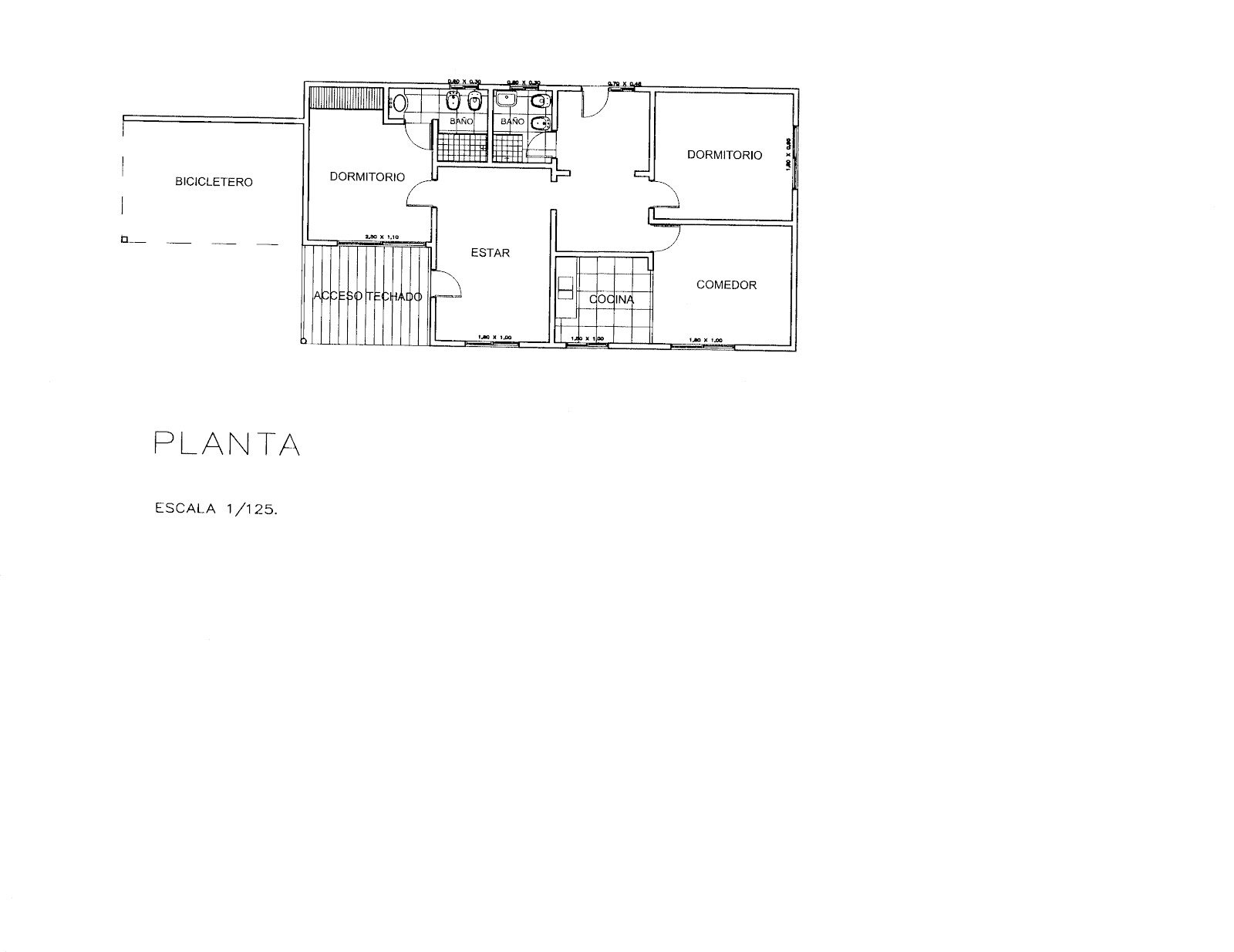

A la hora de realizar la representación de un objeto,  debemos tener en cuenta que no siempre sus dimensiones reales son las apropiadas para el papel donde la emplazaremos.  En algunos casos debemos hacer reducciones y en otros ampliaciones.  Ejemplos claros son cuando queremos realizar los planos de una edificación o la representación de una pequeña pieza de un motor.

Hay que tener presente que tanto las reducciones o ampliaciones se realizan dividiendo o multiplicando (según la circunstancia) todas sus dimensiones por el mismo valor.

Estamos en condiciones de afirmar entonces que la ESCALA es la relación entre el MODELO REAL y su REPRESENTACIÓN GRÁFICA.

Si bien podemos utilizar cualquier valor para aumentar o disminuir las dimensiones de nuestras representaciones  las escalas están normalizadas y las mÁs usadas son las siguientes:



Para reducir: 1:2   1:5   1:10   1:20   1:50    1:100 (la realidad se divide tantas veces como se indica)





Para ampliar: 2:1   5:1   10:1   20:1   50:1    100:1 (la realidad se multiplica tantas veces como se indica)




Cuando el dibujo que realizamos mantiene sus medidas reales hablamos que la escala utilizada es 1:1

Es fundamental que cuando realizamos una representación aparezcan las dimensiones reales del objeto y la escala en que fue realizado el dibujo.

REFERENCIAS:

Normas UNE - EN ISO 5455:1996

Para pensar...

" El Dibujo no es otra cosa que la expresión visual del concepto en que pensamos"

Giorgio Vasari (1511-1574)

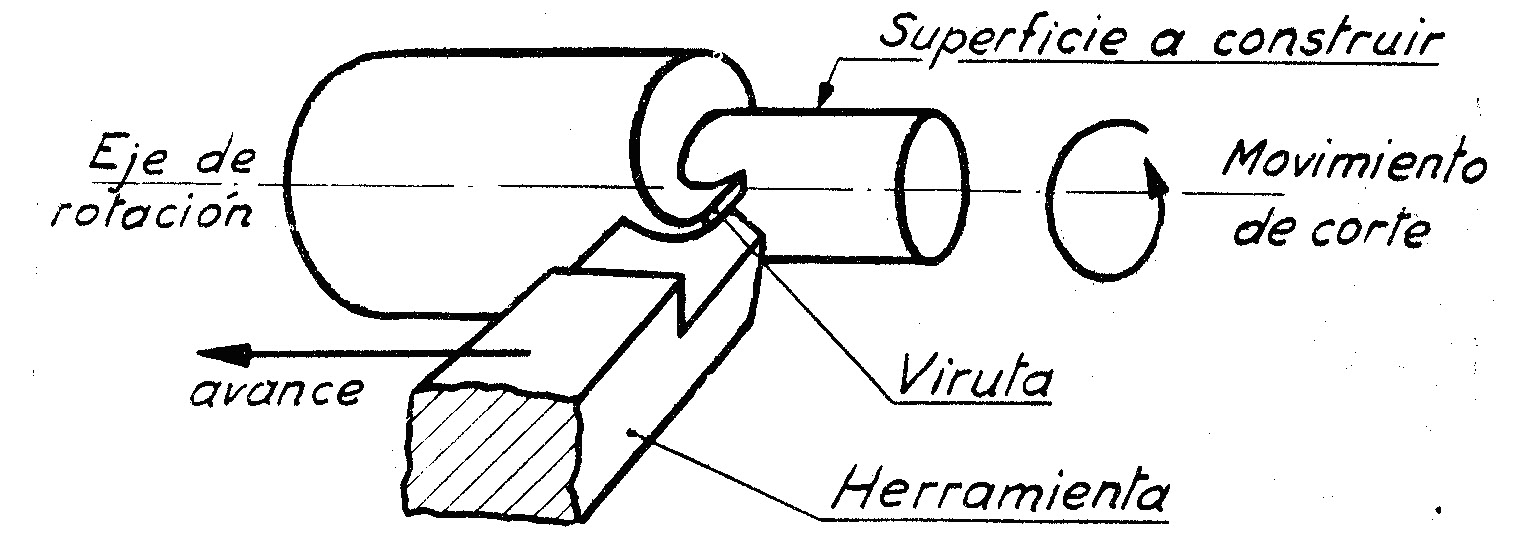

Dibujo realizado por alumnos de Electrotecnia 2008 - Escuela Técnica de Libertad

Tipos de Líneas...

En clase hemos trabajado con los distintos tipos de líneas, sus usos y algunos ejemplos.



1.- Línea Gruesa Llena:  Utilizada para contornos,  cortes y aristas vistas

2.- Línea Fina Trazos:  La usamos para identificar aristas ocultas y/o proyectantes.

3.- Línea Fina Llena:  Es usada para rayados, líneas ficticias vistas y trazados secundarios.

4.- Línea Fina Trazos y Puntos: Esta línea se usa en ejes y en medianeras.

5.- Línea Gruesa Llena a Mano Alzada:  Se utiliza para marcar cortes de poca longitud

6.- Línea Gruesa Trazos:  Empleada para marcar el plano de corte.

7.- Línea Fina Zig Zag:  Identifica limites de vista o cortes parciales

8.- Línea Fina Trazos: Es la que usamos en las proyecciones

9.- Línea Gruesa Trazos:  Identifica proyecciones subterráneas.








Como información adicional les dejo un enlace a Wikipedia sobre los lápices. Encontrarán las diferencias entres las distintas minas y cuando es conveniente usar unas y otras.
