Tipos de Líneas...

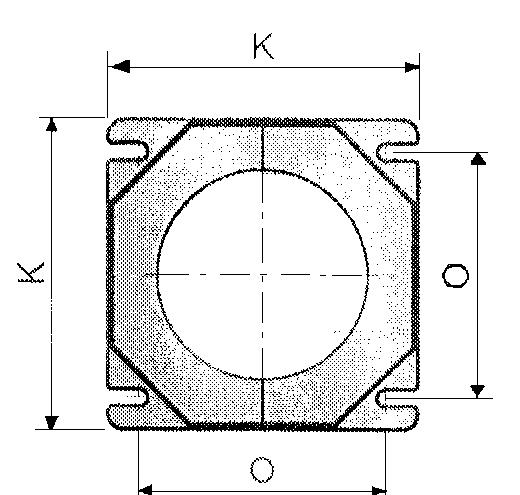

En clase hemos trabajado con los distintos tipos de líneas, sus usos y algunos ejemplos.



1.- Línea Gruesa Llena:  Utilizada para contornos,  cortes y aristas vistas

2.- Línea Fina Trazos:  La usamos para identificar aristas ocultas y/o proyectantes.

3.- Línea Fina Llena:  Es usada para rayados, líneas ficticias vistas y trazados secundarios.

4.- Línea Fina Trazos y Puntos: Esta línea se usa en ejes y en medianeras.

5.- Línea Gruesa Llena a Mano Alzada:  Se utiliza para marcar cortes de poca longitud

6.- Línea Gruesa Trazos:  Empleada para marcar el plano de corte.

7.- Línea Fina Zig Zag:  Identifica limites de vista o cortes parciales

8.- Línea Fina Trazos: Es la que usamos en las proyecciones

9.- Línea Gruesa Trazos:  Identifica proyecciones subterráneas.








Como información adicional les dejo un enlace a Wikipedia sobre los lápices. Encontrarán las diferencias entres las distintas minas y cuando es conveniente usar unas y otras.
